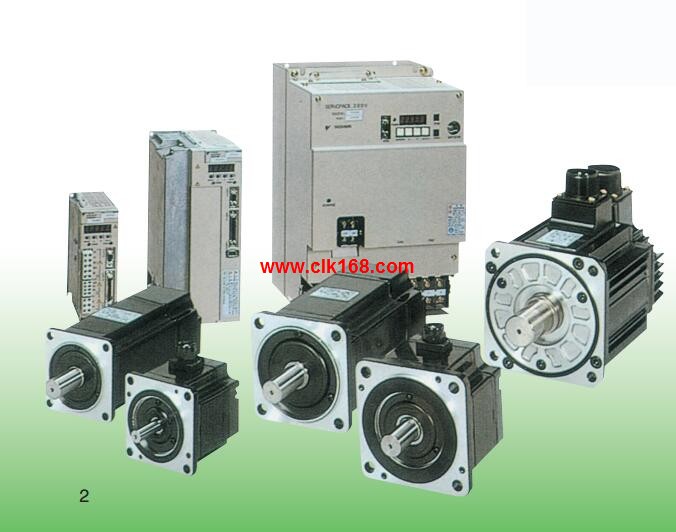

伺服電機SGMGH型。
額定轉速：1500r/min。
功率：1.3kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：高精度機床用。
軸端：直軸帶鍵帶螺孔安川SGMGH-06ACB3C。
選購件：帶油封、DC24V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護SGMGH-06ACB3C
參數設定器內置。
由伺服驅動器本體可直接輸入?yún)?shù)。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制安川SGMGH-06ACB3C。直驅伺服電機SGMCS小容量型。
額定轉矩：10N·m。
伺服電機外徑尺寸：360mm。
串行編碼器：20位絕對值型（1圈內的絕對值型）（標準）。
設計順序：伺服電機外徑尺寸記號為M、 N的機型。
法蘭規格：C face，反向負載側。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）安川SGMGH-06ACB3C。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備安川伺服電機。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC1500V 1分鐘安川伺服電機。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。高性能型、用途最佳型伺服單元（高性能型）安川伺服電機。
最大適用電機容量：5.0kw。
電源電壓：三相AC400V。
設計順序：A。
硬件規格：動態制動器 (DB)。
接口：MECHATROLINK-III通信指令型（旋轉型伺服電機用））SGMGH-06ACB3C。
功能：無偏差規格。
高性能形Σ-V-EX系列。
備有2個機型高性性能伺服單元安川SGMGH-06ACB3C。
EX001（支持M-Ⅲ高速通信）：通信周期最小值125μ s，使得指令的響應變快，軌跡精度和處理能力提高。
EX002（無偏差規格）：極大地提高了指令追蹤性能，進一步提高了軌跡控制的精度。
